IHMs



Este artigo apresenta como o escopo de função do WinCC  flexível e STEP 7 podem ser expandidas por blocos tecnológicos. Sensores (valores binários e analógicos) e atuadores (válvulas, motores) de uma planta formam a base de um projeto de automação. No escopo de fornecimento do Step 7 e WinCC flexível não contém blocos tecnológicos, para configurar uma automatização de base, como um padrão. Neste ponto, esta aplicação proporciona um remédio. Traz exemplo blocos úteis disponíveis para WinCC e STEP 7.





A documentação aqui apresentada descreve como os blocos tecnológicos são chamados e interligados em STEP 7 e WinCC flexible.

Este projeto de exemplo também mostra a interligação concluído dos blocos tecnológicos (automação de base).

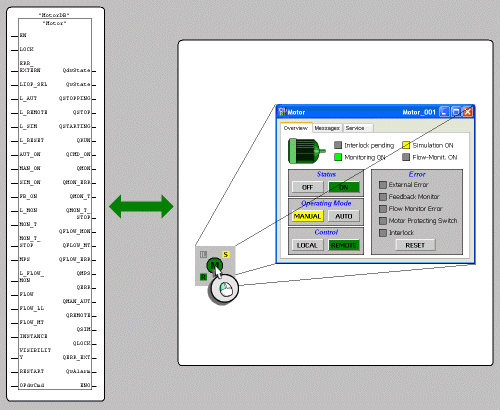

-MOTOR

Visualização e operação de um motor com velocidade fixa e de sentido de rotação fixo.

-VÁLVULA

Visualização e operação de uma válvula de binário.

-DIGITAL

Visualização e operação de sinais digitais.

-ANALÓGICA

Visualização e operação de sinais analógicos.

-PIDCTRL

Visualização e controle do operador de um controlador PID implementado por software para regular os parâmetros técnicos com valores de entrada e saída contínuas.

-MM4

Visualização e controle do conversor de freqüência MICROMASTER 440.

-SIMODIR

Visualização e controle do sistema de gerenciamento de motores SIMOCODE Pro como direto de partida.

-SIMOREV

Visualização e controle do sistema de gerenciamento de motores SIMOCODE Pro como reverter arranque.

-SINAG120

Visualização e controle do SINAMICS G120 conversor de frequência.
